Der Name Masterscan garantiert Technikern seit jeher eine robuste Gerätekonstruktion in Verbindung mit einer außergewöhnlichen Leistung. Funktionen können hinzugefügt und Upgrades in der Arbeitsumgebung durchgeführt werden, was die Ausfallzeiten reduziert und die Arbeitsflexibilität erhöht. Ein hohes Maß an oberflächennaher Auflösung, Durchschlagskraft (450 V Pulser - Rechteck und Spike) und ein ausgezeichnetes Signal-Rausch-Verhältnis sind die Schlüsselfunktionen der Masterscan-Reihe. Typische Anwendungsbereiche sind Schweißnahtfertigung, Korrosionsprüfung, Verbundwerkstoffprüfung, Haftfestigkeitsprüfung, Schmiede- und Gussteile, Stromerzeugung (einschließlich EMATS) und allgemeine UT-Prüfung.
Zuverlässig, robust und widerstandsfähig

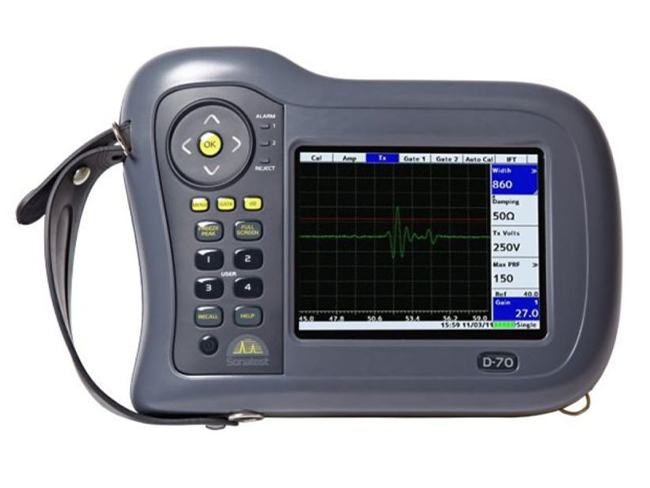

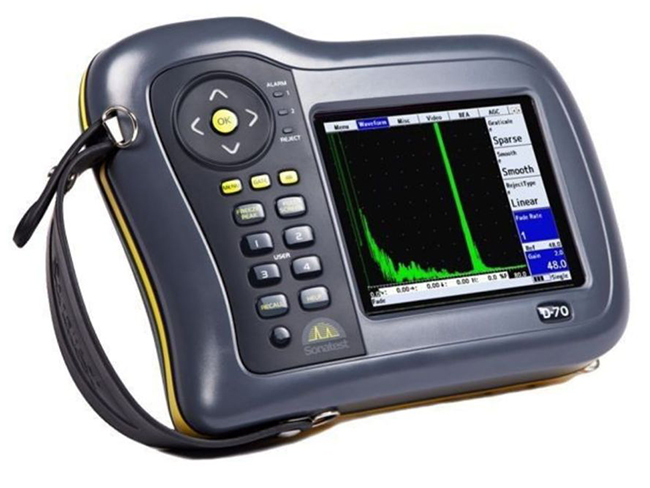

Die Fähigkeit eines Geräts, in rauen Umgebungen mit bewährter Zuverlässigkeit zu arbeiten, ist ein wichtiger Aspekt bei der Anschaffung eines Prüfgeräts. Dies wird durch die hervorragende Batterieleistung des Masterscan unterstützt, die bis zu 10,5 Stunden bei voller Ladung beträgt. Das Gehäuse des Masterscan besteht aus stoßfesten Materialien in Automobilqualität und bietet ausgezeichnete Wasserbeständigkeit. Die Explosionsprüfung nach MIL810-G wurde ebenso bestanden wie Umwelttests, die die volle Funktionsfähigkeit des Geräts bei Temperaturen über 55 ºC bestätigt haben. Der Masterscan D-70 verfügt über ein transflektives VGA-Farbdisplay. Die maximale Lesbarkeit wird durch die einstellbare Helligkeit und die Auswahl von 9 Farbpaletten erreicht, einschließlich des Schwarz-auf-Weiß-LCD-Emulationsmodus.
Fortschrittliche Tools zur Fehlergrößenbestimmung als Standard

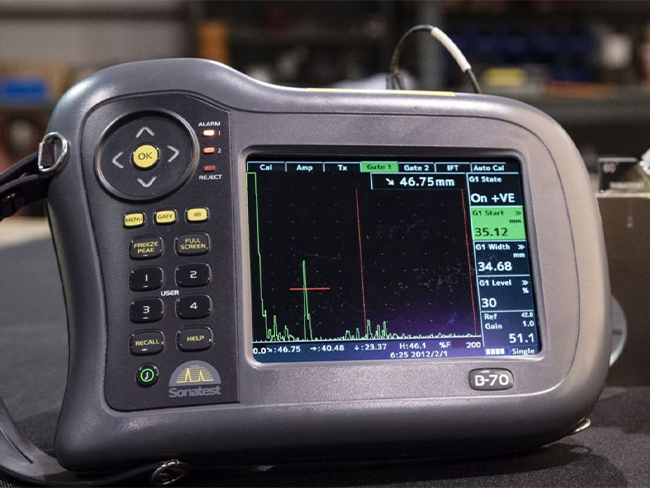

Schweißnaht- und Rohrinspektion sind die Hauptanwendungen für das Masterscan D-70, das mit den neuesten Softwaretools für die Fehlergrößenbestimmung ausgestattet ist. Der Einsatz integrierter Auslegungssoftware reduziert die Analysezeit und beschleunigt die Prüfung. Mehrere Standardauslegungstechniken sind für Serviceunternehmen, die nach unterschiedlichen Kundenstandards arbeiten, von entscheidender Bedeutung, insbesondere da die Servicearbeiten immer internationaler werden und die Bediener nach unterschiedlichen Vorschriften arbeiten müssen.
Zu den Auslegungsmethoden und Software-Optionen gehören:
- DAC (Standard)
- Split DAC & DGS/AVG (Option)
- TCG (Option)
- Backall Echo Attenuation (BEA) Option (erfordert TCG)
- AWS (Option)
- AVG/DGS (Option)
- API (Option)
- Schnittstellen-Trigger (Option)
- Korrosionssoftware (Option)
- Dryscan-Funktion (Option)
UT-Lity Datenverwaltungssoftware
Die UT-Lity Software bietet alles, was Sie zur Verwaltung Ihrer Prüfdaten benötigen. Die Standardversion wird mit jedem Gerät kostenlos mitgeliefert und bietet Ihnen die Möglichkeit, Kalibrierungen, A-Scans, B-Scans und Dickenprotokolle sowohl auf dem Gerät als auch auf Ihrem PC anzuzeigen, zu verschieben und zu verwalten. Mit UT-Lity können Sie auch benutzerdefinierte Vorlagen für Prüfberichte erstellen, Informationen in andere Anwendungen einfügen und druckbare PDF-Dokumente erstellen.
- Laden, Speichern und Verwalten von Dateien sowohl auf dem PC als auch auf einem angeschlossenen Fehlerprüfgerät
- Speichern, Analysieren, Farbcodieren und Exportieren von Daten zur Dickenmessung in Tabellenkalkulationen/Vermögensverwaltungssoftware
- Aktualisieren Sie das Prüfgerät und die Firmware, sobald Updates auf unserer Website verfügbar sind.
Über SONATEST
Das 1958 gegründete Unternehmen Sonatest ist einer der führenden Hersteller von Ultraschallprüfgeräten. Das Unternehmen ist weltweit anerkannt und respektiert für die Qualität seiner robusten, tragbaren Produkte, die in allen Branchen und Anwendungen zu finden sind. Shell, Airbus, Siemens und Arcellor Mittal gehören zu den Tausenden von Kunden, die Sonatest-Geräte einsetzen, um sicherzustellen, dass ihre Produkte und Prozesse sicher und zuverlässig sind.
Technické údaje
| Display: | Transflektives VGA-TFT-Display (640 x 480). A-Scan Area: 400 x 510 pixels (normal), 460 x 620 (FS). Farben: 9 Farboptionen mit variabler Helligkeit. |
| IP-Schutzklasse: | IP 67 |
| Gewicht: | 1,7 kg (Batterie inklusive) |
| Abmessung: | 238 mm (L) x 172 mm (H) x 70 mm (W) |
| Temperatur: | -10 °C to +55 °C |
| Stromversorgung: | Batteriebetrieben (~10.5 h) |
| Speicher: | 4 GB für A-scans, panels, T-logs, B-logs etc. 450,000 Panels, 200,000 A-Logs, 300,000 B-Charts, 440,000 T-Logs |
| Test Range: | 0-1 mm bis 0-20,000 mm bei Stahl mit 5930 m/s |
| Geschwindigkeit: | 256 - 16000 m/s stufenlos regelbar |
| Sensoren: | 0 bis 1000 μs |
| Gain: | Von 0 bis 110dB schrittweise anpassbar in 0.1, 0.5, 1, 2, 6, 14 und 20dB-Schritten |
